画UML

TL;DR
用 文字 + 工具 ，画个好图

什么是 UML

全称 Unified Modelling Language,UML维基百科

什么是 PlantUML

是一个开源项目，支持快速绘制各种图，包括 时序图、用例图、类图、活动图、组件图、状态图、对象图、部署图、定时图；同时还支持以下非UML图:线框、图形界面、架构图、规范和描述语言 (SDL)、Dita diagram、甘特图 、思维导图

官网：https://plantuml.com/zh/, 包含了各种具体用法，比如更改字的颜色，图片背景颜色等

举几个🌰🌰

示例1: 画一个UML
工具: VSCode + 插件 plantuml
步骤：

• 1.打开VSCode,安装插件 plantuml

  似乎要提前安装JDK,由于我本机已经安装，暂没验证这一步

• 2.新建文件 example1.wsd

• 3.添加内容如下：

  @startmindmap
  skinparam  true
  * 数据库运维
  ** 安装
  *** 如何安装
  *** 如何设置高可用
  ** 备份
  ** 恢复
  @endmindmap

• 4.按 alt + d,立马会生成UML图

示例2: 给md文档添加 UML 图
好处：不用单独保留一张图片，然后再插入到 readme.md 文档中
工具: markdown

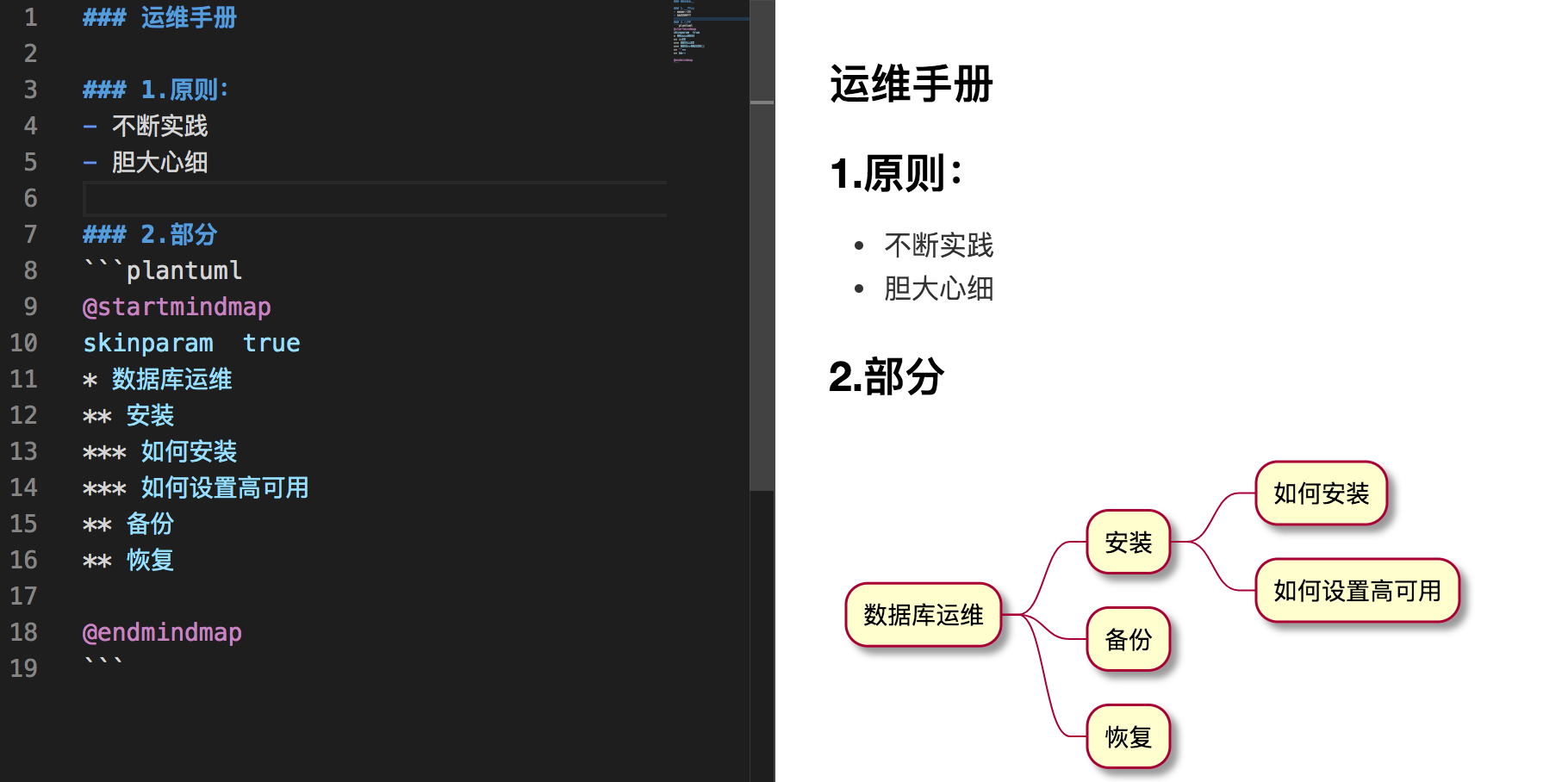

新建md文件，比如 example2.md,成果如下：

只能利用vscode 打开时，才能看到图形，如用浏览器，打开一个readme.md文档，是无法看到图形的

---

More Ref:

1. UML维基百科
2. 参考例子
3. youtube视频
